Скалер HDVV9-AS V3.0 v59

Универсальный скалер (контроллер монитора) HDVV9-AS V3.0 V59 - это полноценная платформа , которая позволяет из практически любой матрицы сделать телевизор.

И как показывает практика из мониторов получаются телевизоры гораздо лучше, так как у них значительно лучше разрешение и цветопередача чем у телевизионных матриц за ту же цену. Поддержка матриц 12-32 дюйма.Максимальное разрешение 1920х1200. Параметры прошивки выбираются согласно характеристикам вашей матрицы и выставляются с помощью джамперов и таблицы разрешений на плате.

Поддержка ТВ + VGA + AV + USB + HDMI.Позволяет проигрывать видео в формате 1080р H.264 TS,MEPG, MOV,VMA,JPEG,PNG,BMP,MP3,WAV. Поддержка воспроизведения  USB накопителя.

 Характеристики:

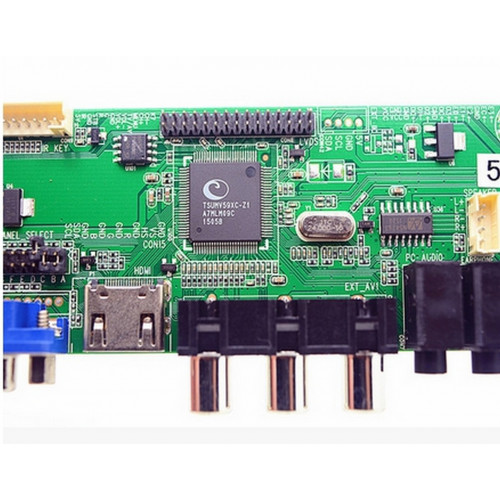

 МК платы - TSUMV59XU

 Питание платы - 12v

 Напряжение питания матрицы выбирается джампером - 3.3V , 5V или 12V

 На плате имеются разъемы:

 1. Invertor - для подключения инвертора подсветки монитора или контроллера led подсветки

 2. IR для поключения пульта, инфрокрасного приемника пульта

 3. OSD клавиатурный модуль или же кнопки управления (до 6 кнопок управления)

 4. гнездо питания 12вольт

 5. выход LVDS

 6. выход на динамики L и R

 7. VGA гнездо

 8. компонентный вход "Тюльпан"

 9. гнездо USB

 10. гнездо HDMI

 11. гнездо аудио вход 3.5мм миниджек стерео

 12. гнездо аудио выход 3.5мм миниджек стерео

 13. антенный вход

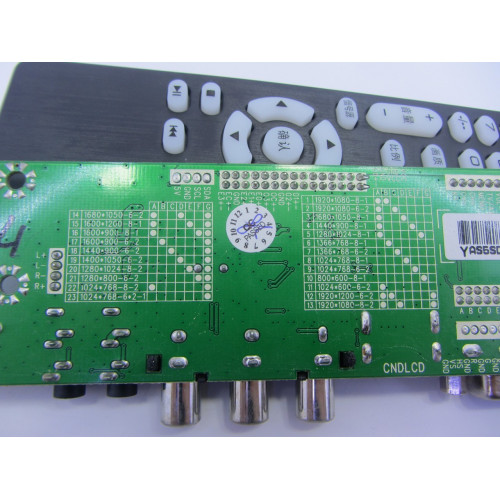

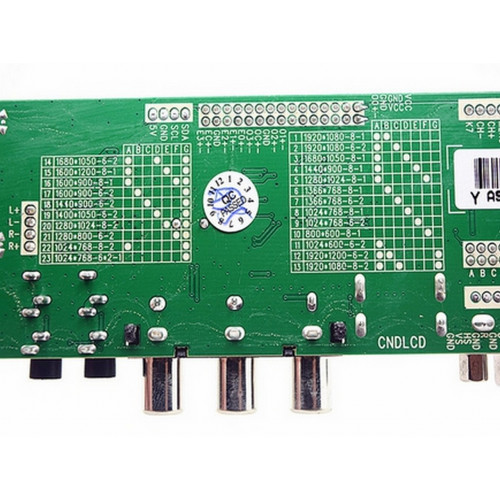

 Возможно установить такие разрешения с помощью перемычек на плате и таблицы на бекплейте :

 8bit 1ch 1024X480

 6bit 1ch_1024X600

 6bit 2ch_1024X600

 6bit 1ch_1024X768

 6bit 2ch_1024X768

 8bit 2ch_1024X768

 8bit 2ch_1024X768

 6bit 1ch_1152X768

 6bit 1ch_1280X390

 8bit 1ch_1280X480

 6bit 1ch_1280X600

 8bit 1ch_1280X768

 8bit 1ch_1280X768

 6bit 1ch_1280X854

 6bit 1ch_1280X800

 8bit 1ch_1280X960

 8bit 2ch_1280x1024

 8bit 1ch_1366X768

 6bit 1ch_1366X768

 8bit 2ch_1366X768

 8bit 2ch_1440X900

 6bit 2ch_1440X900

 6bit 2ch_1440X960

 6bit 2ch_1400X1050

 6bit 2ch_1600X900

 8bit 2ch_1600X1024

 6bit 2ch_1600X1200

 6bit 2ch_1680X1050

 8bit 2ch_1680X1050

 6bit 2ch_1920X1080

 8bit 2ch_1920X1080

 6bit 2ch_1920X1200

 8bit 2ch_1920X1200



 (2 ряда по 15PIN/2.0): LVDS выход распиновка NO. |символ | значение

 1 VSEL Power Supply for Panel +

 2 VSEL Power Supply for Panel +

 3 VSEL Power Supply for Panel

 4 GND Ground

 5 GND Ground

 6 GND Ground

 7 TXO0- LVDS ODD 0- Signal

 8 TXO0+ LVDS ODD 0+ Signal

 9 TXO1- LVDS ODD 1- Signal

 10 TXO1+ LVDS ODD 1+ Signal

 11 TXO2- LVDS ODD 2- Signal

 12 TXO2+ LVDS ODD 2+ Signal

 13 GND Ground 14 GND Ground

 15 TXOC- LVDS ODD Clock- Signal

 16 TXOC+ LVDS ODD Clock+ Signal

 17 TXO3- LVDS ODD 3- Signal

 18 TXO3+ LVDS ODD 3+ Signal

 19 TXE0- LVDS EVEN 0- Signal

 20 TXE0+ LVDS EVEN 0+ Signal

 21 TXE1- LVDS EVEN 1- Signal

 22 TXE1+ LVDS EVEN 1+ Signal

 23 TXE2- LVDS EVEN 2- Signal

 24 TXE2+ LVDS EVEN 2+ Signal

 25 GND Ground 26 GND Ground

 27 TXEC- LVDS EVEN Clock- Signal

 28 TXEC+ LVDS EVEN Clock+ Signal

 29 TXE3- LVDS EVEN 3- Signal

 30 TXE3+ LVDS EVEN 3+ Signal
