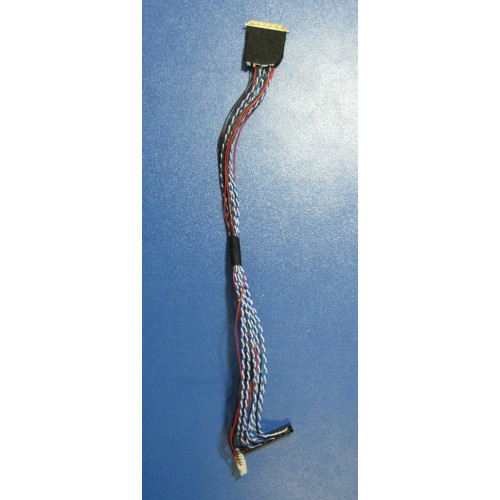

Модель: 3018
Короткий опис
Количество бит - 6 бит Количество Линий - 2 Разрешения выше 1366 х 768 и другие Диагонали матриц 16, 17,1 17,3 18 дюймов Подключаеться к разьему на матрице IPEX-20455-040E-12 Распиновка разьема ... Читати далі...
Короткі атрибути
178.00грн.
- Наявність: На складі
Количество бит - 6 бит
Количество Линий - 2
Разрешения выше 1366 х 768 и другие
Диагонали матриц 16, 17,1 17,3 18 дюймов
Подключаеться к разьему на матрице IPEX-20455-040E-12
Распиновка разьема к матрице IPEX-20453-040T-01
| Пин | Символ | Описание | Полярность | Примечание |
| 1 | NC | нет соеденения | нет в кабеле | |
| 2 | VCCS | Power Supply (3.3V typ.) | + | |
| 3 | VCCS | Power Supply (3.3V typ.) | + | |
| 4 | VEDID | DDC 3.3V power | + | нет в кабеле |
| 5 | NC | нет соеденения | нет в кабеле | |
| 6 | DDC clock | DDC clock | нет в кабеле | |
| 7 | ID DDC data | DDC data | нет в кабеле | |
| 8 | Rxin0- | LVDS differential data input | - | R0-R5, G0 |
| 9 | Rxin0+ | LVDS differential data input | + | R0-R5, G0 |
| 10 | VSS | Ground | ||
| 11 | Rxin1- | LVDS differential data input | - | G1~G5, B0, B1 |
| 12 | Rxin1+ | LVDS differential data input | + | G1~G5, B0, B1 |
| 13 | VSS | Ground | ||
| 14 | Rxin2- | LVDS differential data input | - | B2-B5,HS,VS, DE |
| 15 | Rxin2+ | LVDS differential data input | + | B2-B5,HS,VS, DE |
| 16 | VSS | Ground | ||
| 17 | RxCLK- | LVDS differential clock input | - | |
| 18 | RxCLK+ | LVDS differential clock input | + | |
| 19 | NC | нет соеденения | ||
| 20 |
RxE0-
|
LVDS differential data input | - | |
| 21 |
RxE0+
|
LVDS differential data input | + | |
| 22 | VSS | Ground | ||
| 23 | RxE1- | LVDS differential data input | - | |
| 24 | RxE1+ | LVDS differential data input | + | |
| 25 | VSS | Земля | ||
| 26 | RxE2- | LVDS differential data input | - | |
| 27 | RxE2+ | LVDS differential data input | + | |
| 28 | VSS | Ground | ||
| 29 |
RXEC-
|
LVDS differential clock input | - | |
| 30 |
RXEC+
|
LVDS differential clock input | + | |
| 31 | LED_GND | LED Ground | ||
| 32 | LED_GND | LED Ground | ||
| 33 | LED_GND | LED Ground | ||
| 34 | NC | нет соеденения | ||
| 35 | LED_PWM | Control Signal of LED Converter | Яркость | |
| 36 | LED_EN | Enable Control Signal of LED | Сигнал включения | |
| 37 | NC | нет соеденения | ||
| 38 | LED_VCCS | LED Power | + | Питание подсетки |
| 39 | LED_VCCS | LED Power | + | Питание подсетки |
| 40 | LED_VCCS | LED Power | + | Питание подсетки |
| Склад | |
| Київ | |
| Кількість контактів | |
| 40 пін | |
| Довжина | |
| 20-25 см | |
Теги: kabel led panel-40p universalnyy 17, 3, 61322, kabeli lvds led
