Заміна скалера монітора на універсальний

У цій статті розглянемо випадок, коли "рідний" контролер монітора несправний. На прикладі 21" монітора Philips з LED підсвічуванням.

Монітор надійшов із проблеммою - "не включається". Початкова діагностика показала – не робочий скалер. На фото нижче показаний блок живлення та скалер монітора (скалер праворуч)

Нам потрібно перепаяти висновки живлення та сигнальні висновки.

Вище на фото вихід блоку живлення на скалер, тому що всі висновки підписані - нам залишилося лише правильно зіставити їх із вхідними на універсальному скалері.

Контакти на фото вище: ENA - сигнал увімк/викл (BLON); NC – не використовується; DIM – регулювання яскравості (ADJ); +5 – харчування 5вольт; GRD - земля (мінус)

Далі нам потрібно лише правильно підключити контакти до плати скалера, на фото нижче універсальний скалер GOLD-A7, де всі контакти підписані.

Після чого нам потрібен буде кабель для підключення скалера до матриці та кнопки керування.

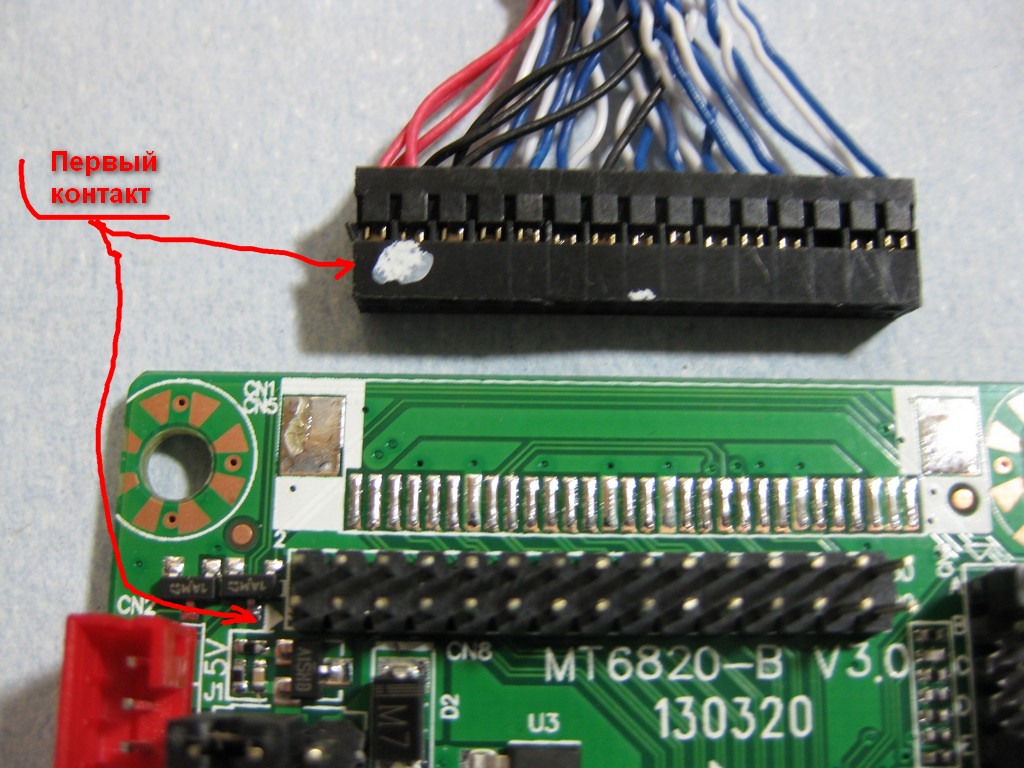

Підключення кабелю не складе труднощів, потрібно як на фото вище поєднати за мітками перші контакти кабелю та роз'єму LVDS на скалері.

Далі потрібно підключити кнопки управління до скалеру. На фото вище показані типові кнопки під універсальні скалери. Підключення досить просте потрібно поєднати контакт К0 на кнопках управління з контактом К0 на самому скалері. на фото знизу.
