Що таке інтерфейс підключення матриці MIPI (MIPI DSI)?

MIPI DSI (Mobile Industry Processor Interface – Display Serial Interface) — це сучасний високошвидкісний цифровий інтерфейс, який використовується для підключення дисплеїв у смартфонах, планшетах, автомобільних мультимедійних системах, портативних консолях та іншій мобільній електроніці.

Якщо LVDS найчастіше зустрічається у моніторах і телевізорах, а eDP — у ноутбуках, то MIPI DSI є основним стандартом для мобільних пристроїв.

---

Де використовується MIPI?

•  смартфони;
•  планшети;
•  смарт-годинники;
• автомобільні дисплеї;
• фотоапарати;
• VR/AR гарнітури;
• одноплатні комп'ютери (Raspberry Pi та ін.).

---

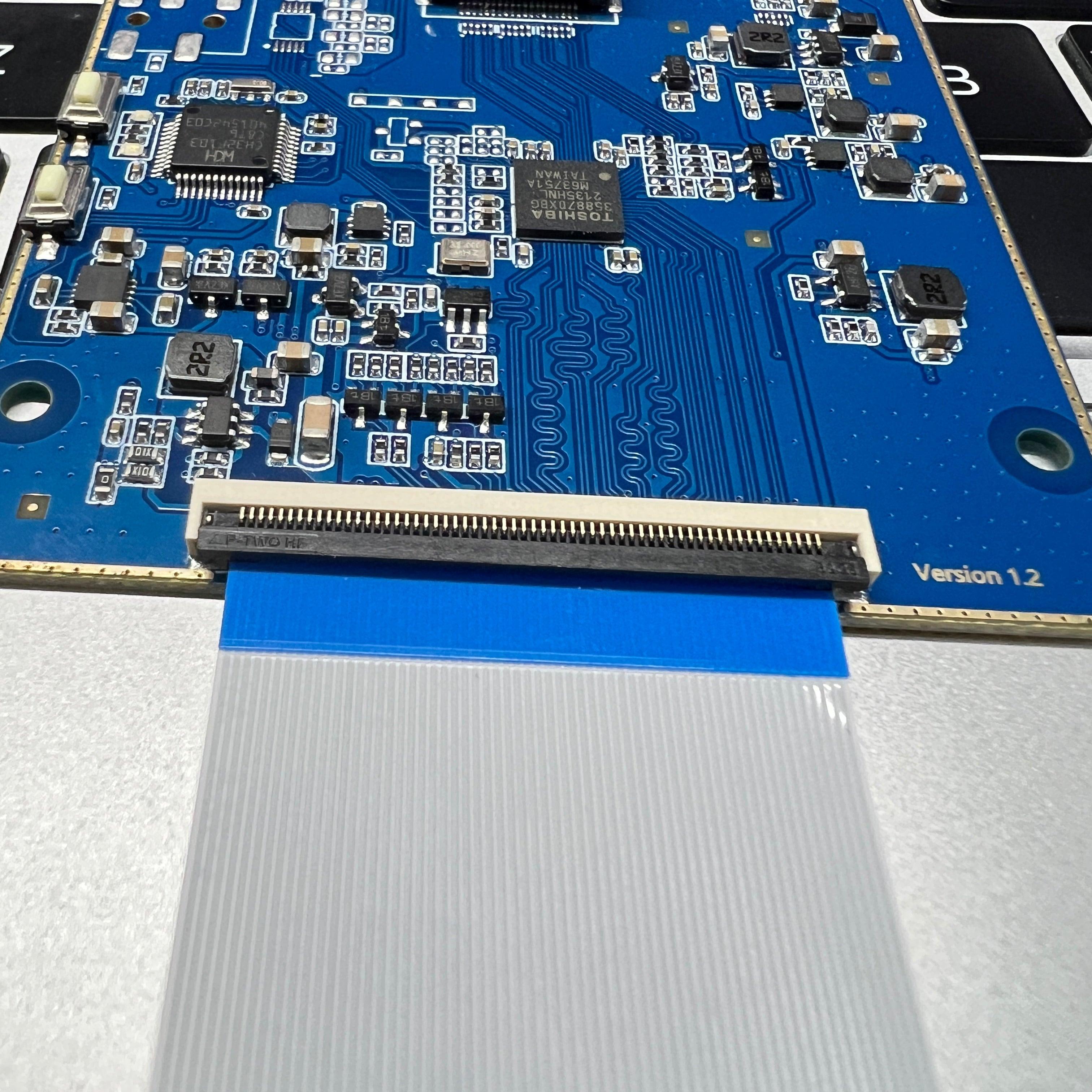

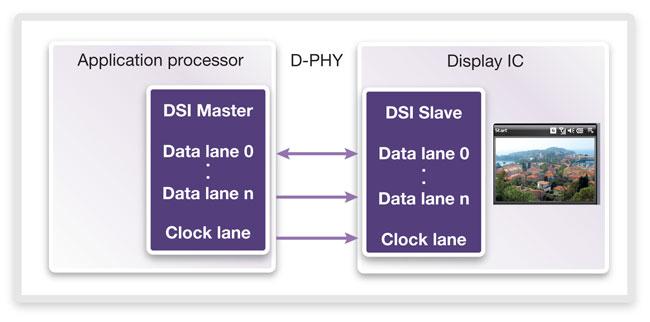

Як працює MIPI DSI?

Процесор (SoC)
      │
      │  MIPI DSI
      │
      ▼
Контролер дисплея
      │
      ▼
Драйвер матриці (DDIC)
      │
      ▼
LCD / OLED матриця

На відміну від LVDS, де сигнал передає окремий скалер, у смартфонах контролер MIPI DSI зазвичай інтегрований безпосередньо в процесор (SoC).

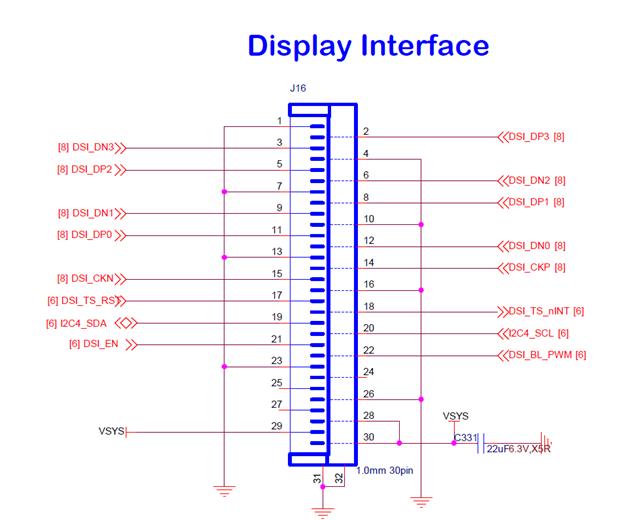

Основні сигнали MIPI

Типовий інтерфейс складається з:

Clock Lane

Передає синхронізацію.

CLK+
CLK-

---

Data Lane 0

Передає дані.

D0+
D0-

---

Data Lane 1

D1+
D1-

---

Data Lane 2

D2+
D2-

---

Data Lane 3

D3+
D3-

Не всі дисплеї використовують чотири лінії. Залежно від роздільної здатності можуть застосовуватися:

• 1 Lane
• 2 Lane
• 4 Lane

---

Чому сигнал диференціальний?

Кожна лінія складається з двох провідників:

DATA0+
DATA0-

Приймач не вимірює напругу відносно землі, а визначає різницю між "+" і "−".

Переваги:

• висока швидкість;
• низький рівень електромагнітних завад;
• хороша завадостійкість;
• менше енергоспоживання.

---

Яка швидкість передачі?

Залежно від версії стандарту:

• сотні Мбіт/с на лінію у ранніх версіях;
• понад 4 Гбіт/с на одну лінію у сучасних реалізаціях.

Чотири лінії забезпечують дуже високу сумарну пропускну здатність, достатню навіть для дисплеїв високої роздільної здатності та високої частоти оновлення.

---

Чим MIPI відрізняється від LVDS?

MIPI DSI	LVDS
Для смартфонів і планшетів	Для моніторів і телевізорів
Дуже компактні роз'єми	Великі 20–51-pin роз'єми
1–4 диференціальні лінії даних	4–10 диференціальних пар
Низьке енергоспоживання	Вище енергоспоживання
Працює безпосередньо із SoC	Часто використовується окремий скалер

---

Як перевіряють MIPI під час ремонту?

Звичайний мультиметр дозволяє перевірити лише базові речі:

• відсутність короткого замикання на землю;
• живлення дисплея;
• живлення підсвічування (якщо це LCD);
• цілісність шлейфа.

Сам сигнал MIPI мультиметром побачити неможливо.

Для аналізу сигналу використовують:

• високошвидкісний осцилограф (6–20+ ГГц);
• диференціальні пробники;
• логічні аналізатори або спеціалізовані тестові системи для MIPI.

---

Типові несправності MIPI

Симптом	Можлива причина
Чорний екран	Немає живлення дисплея або сигналу MIPI
Білий екран	Не працює драйвер матриці або пошкоджений шлейф
Мерехтіння	Поганий контакт у шлейфі
Смуги	Пошкодження диференціальних пар або матриці
Зображення зникає при згинанні	Тріщина шлейфа або роз'єму

---

Переваги MIPI DSI

• дуже висока швидкість передачі даних;
• компактний роз'єм;
• низьке енергоспоживання;
• висока завадостійкість;
• підтримка дисплеїв із високою роздільною здатністю та частотою оновлення.

---

Висновок

MIPI DSI — це сучасний високошвидкісний інтерфейс для підключення LCD та OLED-дисплеїв у мобільних пристроях. Він передає дані диференціальними парами безпосередньо від процесора до драйвера матриці, забезпечуючи високу швидкість, компактність і енергоефективність. Саме тому сьогодні MIPI DSI є стандартом де-факто для більшості смартфонів і планшетів.
