Универсальный скалер M.NT68676.2 VGA DVI HDMI звук

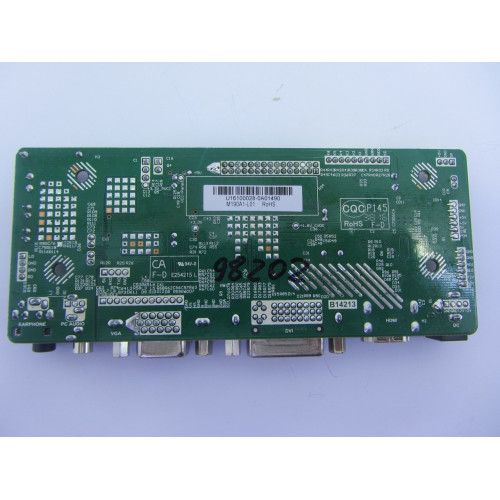

Універсальний скалер (плата управління, контролер) монітора M.NT68676.2 VGA DVI HDMI звук

Дана плата управління містить в собі весь набір потрібних на сьогоднішній день інтерфейсів. Будь то VGA або DVI для зв'язку з комп'ютерною технікою, або HDMI для підключення великої кількості пристроїв підтримає даний інтерфейс. Також на борту маємо окремий контролер аудіо зі входом і виходом 3.5мм.
Примение: Заміна стандартного скалером, створення автомобільних моніторів, терміналів і т.д.

МК плати - Novatek NT68676UFG
Харчування плати - 12v
Харчування логіки матриці: вибирається джампером - 3.3V, 5V або 12V
Габарити: 140х57х15мм
Звуковий підсилювач - TDA7496LK
флеш пам'ять: Winbond 25q40clnig
Вхідний DC-DC конвертор: TPS54329
Потужність аудіо виходу: 2х1W

На платі є роз'єми:
1. Invertor - для підключення інвертора підсвічування монітора або контролера led підсвічування
2. IR для поключенія пульта, інфрачервоних приймача пульта (підходить пульт від V59)
3. OSD клавіатурний модуль або ж кнопки управління (до 6 кнопок управління)
4. гніздо живлення 12 вольт
5. вихід LVDS
6. вихід на динаміки L і R
7. VGA гніздо
8. майданчик під монтаж однорядного шлейфу VGA
9. гніздо DVI
10. гніздо HDMI
11. гніздо аудіо вхід 3.5мм миниджек стерео
12. гніздо аудіо вихід 3.5мм миниджек стерео

Можливо прошити під такі дозволи: (Уточнюйте перед покупкою сумісність з вашою матрицею!)
6bit 1ch 640X480
6bit 1ch 800X480
8bit 1ch 1024X480
6bit 1ch 1024_576
6bit 1ch_1024X600
6bit 2ch_1024X600
6bit 1ch_1024X768
6bit 2ch_1024X768
8bit 2ch_1024X768
8bit 2ch_1024X768
6bit 1ch_1152X768
6bit 1ch_1280X390
6bit 1ch_1280X600
6bit 1ch 1280X720
8bit 1ch_1280X768
8bit 1ch_1280X768
6bit 1ch_1280X854
6bit 1ch_1280X800
8bit 1ch_1280X960
8bit 2ch_1280x1024
8bit 1ch_1366X768
6bit 1ch_1366X768
8bit 2ch_1366X768
8bit 2ch_1440X900
6bit 2ch_1440X900
6bit 2ch_1440X960
6bit 2ch_1400X1050
6bit 2ch_1600X900
6bit 2ch_1600X1200
6bit 2ch_1680X1050
8bit 2ch_1680X1050
6bit 2ch_1920X1080
8bit 2ch_1920X1080
6bit 2ch_1920X1200
8bit 2ch_1920X1200
6bit 2ch_2048X1536

(2 × 15PIN / 2.0): LVDS вихід терморегулятори
NO. | Символ | значення
1 VSEL Power Supply for Panel +
2 VSEL Power Supply for Panel +
3 VSEL Power Supply for Panel
4 GND Ground
5 GND Ground
6 GND Ground
7 TXO0- LVDS ODD 0- Signal
8 TXO0 + LVDS ODD 0 + Signal
9 TXO1- LVDS ODD 1 Signal
10 TXO1 + LVDS ODD 1+ Signal
11 TXO2- LVDS ODD 2 Signal
12 TXO2 + LVDS ODD 2+ Signal
13 GND Ground
14 GND Ground
15 TXOC- LVDS ODD Clock- Signal
16 TXOC + LVDS ODD Clock + Signal
17 TXO3- LVDS ODD 3 Signal
18 TXO3 + LVDS ODD 3+ Signal
19 TXE0- LVDS EVEN 0- Signal
20 TXE0 + LVDS EVEN 0 + Signal
21 TXE1- LVDS EVEN 1 Signal
22 TXE1 + LVDS EVEN 1+ Signal
23 TXE2- LVDS EVEN 2 Signal
24 TXE2 + LVDS EVEN 2+ Signal
25 GND Ground
26 GND Ground
27 TXEC- LVDS EVEN Clock- Signal
28 TXEC + LVDS EVEN Clock + Signal
29 TXE3- LVDS EVEN 3 Signal
30 TXE3 + LVDS EVEN 3+ Signal
