Код товара: 3004
Краткое описание
Кабель для подключения скалера (платы управления) к матрице, Количество бит -6 Каналов - 1 30 контактов с шагом 0.5мм Разрешение 800x600 1366x768 1280x800 и т.д. Распиновка : 30Pin (Разъем ... Читать далее...
Краткие характеристики
79.00грн.
- Доступность: На складе

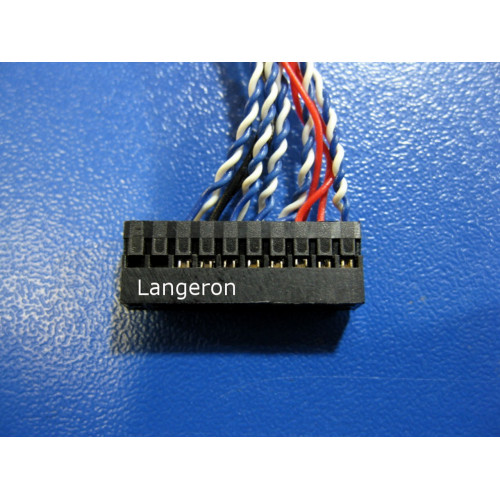

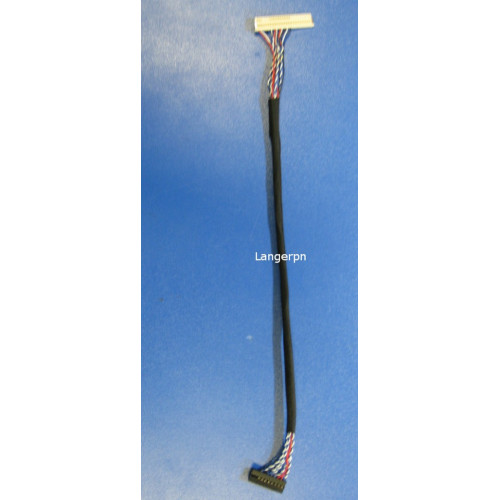

Кабель для подключения скалера (платы управления) к матрице,
Количество бит -6
Каналов - 1
30 контактов с шагом 0.5мм
Разрешение 800x600 1366x768 1280x800 и т.д.
Распиновка :
30Pin (Разъем подключения к матрице):
| PIN # | SIGNAL NAME | DESCRIPTION |
| 1 | GND | Ground |
| 2 | VCC | Power Supply |
| 3 | VCC | Power Supply |
| 4 | VEDID | DDC Power |
| 5 | NC | No Connection |
| 6 | CLKEDID | DDC Clock |
| 7 | DATAEDID | DDC data |
| 8 | Odd_RxIN0- | -LVDS differential data input |
| 9 | Odd_RxIN0+ | +LVDS differential data input |
| 10 | GND | Ground |
| 11 | Odd_RxIN1- | -LVDS differential data input |
| 12 | Odd_RxIN1+ | +LVDS differential data input |
| 13 | GND | Ground |
| 14 | Odd_RxIN2- | -LVDS differential data input |
| 15 | Odd_RxIN2+ | +LVDS differential data input |
| 16 | GND | Ground |
| 17 | Odd_RxCLKIN- | -LVDS differential clock input |
| 18 | Odd_RxCLKIN+ | +LVDS differential clock input |
| 19 | GND | Ground |
| 20 | Even_RxIN0- | NC |
| 21 | Even_RxIN0+ | NC |
| 22 | GND | NC |
| 23 | Even_RxIN1- | NC |
| 24 | Even_RxIN1+ | NC |
| 25 | GND | NC |
| 26 | Even_RxIN2- | NC |
| 27 | Even_RxIN2+ | NC |
| 28 | GND | NC |
| 29 | Even_RxCLKIN- | NC |
| 30 | Even_RxCLKIN+ | NC |
2x15pin (две полосы контактов, для подключения к скалеру):
шаг 2мм
| Pin | Definition | Description |
| 1 | LCD-VDD | Power for Panel |
| 2 | LCD-VDD | Power for Panel |
| 3 | LCD-VDD | Power for Panel |
| 4 | GND | Ground |
| 5 | GND | Ground |
| 6 | GND | Ground |
| 7 | RXO0- | LVDS ODD 0 - Signal |
| 8 | RXO0+ | LVDS ODD 0 + Signal |
| 9 | RXO1- | LVDS ODD 1 - Signal |
| 10 | RXO1+ | LVDS ODD 1 + Signal |
| 11 | RXO2- | LVDS ODD 2 - Signal |
| 12 | RXO2+ | LVDS ODD 2 + Signal |
| 13 | GND | Ground |
| 14 | GND | Ground |
| 15 | RXOC- | LVDS ODD Clock - Signal |
| 16 | RXOC+ | LVDS ODD Clock + Signal |
| 17 | RXO3- | LVDS ODD 3 - Signal |
| 18 | RXO3+ | LVDS ODD 3 + Signal |
| 19 | RXE0- | LVDS EVEN 0 - Signal |
| 20 | RXE0+ | LVDS EVEN 0 + Signal |
| 21 | RXE1- | LVDS EVEN 1 - Signal |
| 22 | RXE1+ | LVDS EVEN 1 + Signal |
| 23 | RXE2- | LVDS EVEN 2 - Signal |
| 24 | RXE2+ | LVDS EVEN 2 + Signal |
| 25 | GND | Ground |
| 26 | GND | Ground |
| 27 | RXEC- | LVDS EVEN Clock - Signal |
| 28 | RXEC+ | LVDS EVEN Clock + Signal |
| 29 | RXE3- | LVDS EVEN 3 - Signal |
| 30 | RXE3+ | LVDS EVEN 3 + Signal |
Подходит для подключения матриц :
15.4" 14.1" 14" 15" 12" с интерфейсом подключения 30 контактов с шагом 0.5мм
| Склад | |
| Киев | Киев |
| Количество контактов | |
| 30 пин | |
| Длинна | |
| 20-25 см | |
