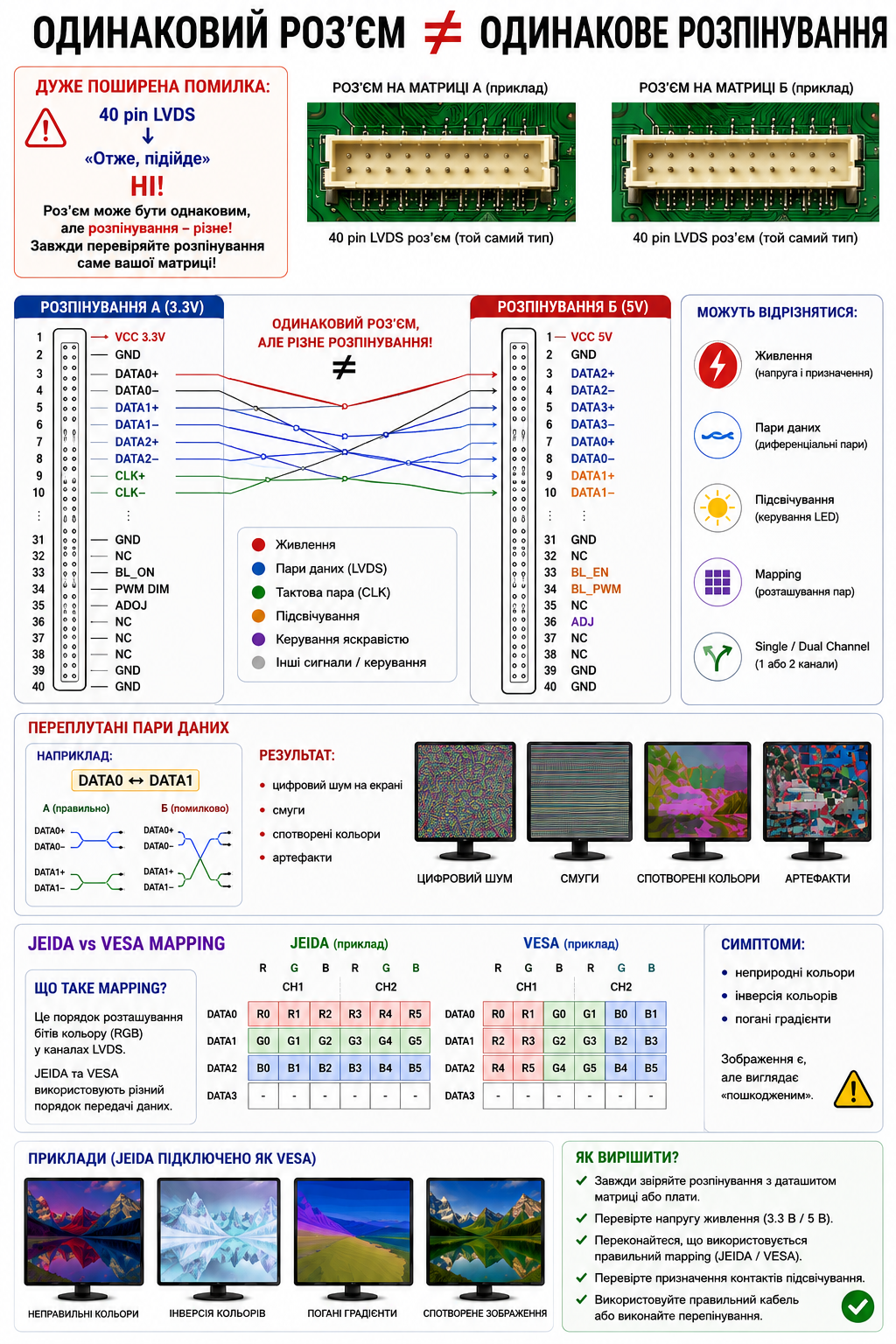

ОДНАКОВИЙ РОЗ'ЄМ ≠ ОДНАКОВЕ РОЗПІНУВАННЯ

ДУЖЕ ПОШИРЕНА ПОМИЛКА:

40-pin LVDS

↓

«Отже, підійде»

НІ!

Роз'єм може бути однаковим, але розпінування відрізняється!

Завжди перевіряйте розпінування саме вашої матриці.

МОЖУТЬ ВІДРІЗНЯТИСЯ:

• Живлення
• Пари даних (диференціальні пари)
• Підсвічування (керування LED)
• Mapping (розташування пар)
• Single / Dual Channel

Приклад розпінування А

VCC 3.3V

GND

DATA0+

DATA0−

DATA1+

DATA1−

...

BL_ON

PWM DIM

Приклад розпінування Б

VCC 5V

GND

DATA1+

DATA1−

DATA0+

DATA0−

...

BL_ON

PWM DIM

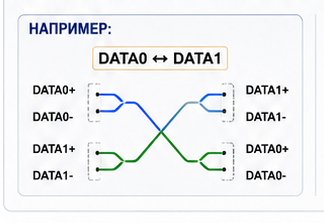

ПЕРЕПЛУТАНІ ПАРИ ДАНИХ

Наприклад

DATA0 ↔ DATA1

Результат

• цифровий шум на екрані;
• смуги;
• спотворені кольори;
• артефакти.

Підписи під екранами:

• Цифровий шум
• Смуги
• Спотворені кольори
• Артефакти

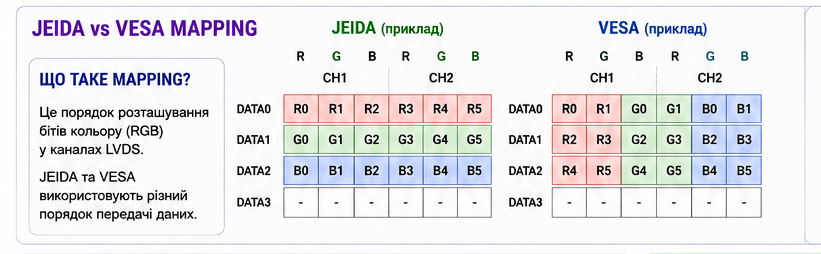

JEIDA vs VESA MAPPING

Що таке Mapping?

Це порядок розташування бітів кольору (RGB) у каналах LVDS.

JEIDA та VESA використовують різний порядок передачі даних.

JEIDA (приклад)

(таблиця залишається без змін, лише заголовок українською)

VESA (приклад)

(таблиця залишається без змін, лише заголовок українською)

СИМПТОМИ

• неприродні кольори;
• інверсія кольорів;
• погані градієнти.

Зображення є, але виглядає «пошкодженим».

Приклади (JEIDA підключено як VESA)

Підписи під моніторами:

• Неправильні кольори
• Інверсія кольорів
• Погані градієнти
• Спотворене зображення
