Що таке універсальний скалер.

Універсальний скалер — це електронна плата, яка приймає відеосигнал від різних джерел, обробляє його та формує сигнал, зрозумілий для LCD-матриці. По суті, це «мозок» монітора або телевізора.

Такі плати широко використовуються під час ремонту, модернізації, створення моніторів із ноутбучних матриць, інформаційних панелей та саморобних дисплеїв.

Як працює універсальний скалер

HDMI / DisplayPort / VGA

           │

           ▼

      Універсальний скалер

           │

     Масштабування зображення

     Обробка кольору

     Синхронізація

           │

           ▼

   LVDS або eDP передавач

           │

           ▼

      Шлейф матриці

           │

           ▼

      T-CON матриці

           │

           ▼

       LCD-панель

Скалер перетворює будь-яку підтримувану роздільну здатність у формат, який підтримує конкретна матриця.

Основні функції

Сучасний універсальний скалер виконує:

• прийом сигналу HDMI, DisplayPort, VGA (залежно від моделі);
• визначення роздільної здатності джерела;
• масштабування зображення;
• перетворення частоти кадрів;
• обробку кольору, контрастності та яскравості;
• формування LVDS або eDP сигналу;
• керування підсвічуванням матриці;
• обмін даними з матрицею через EDID.

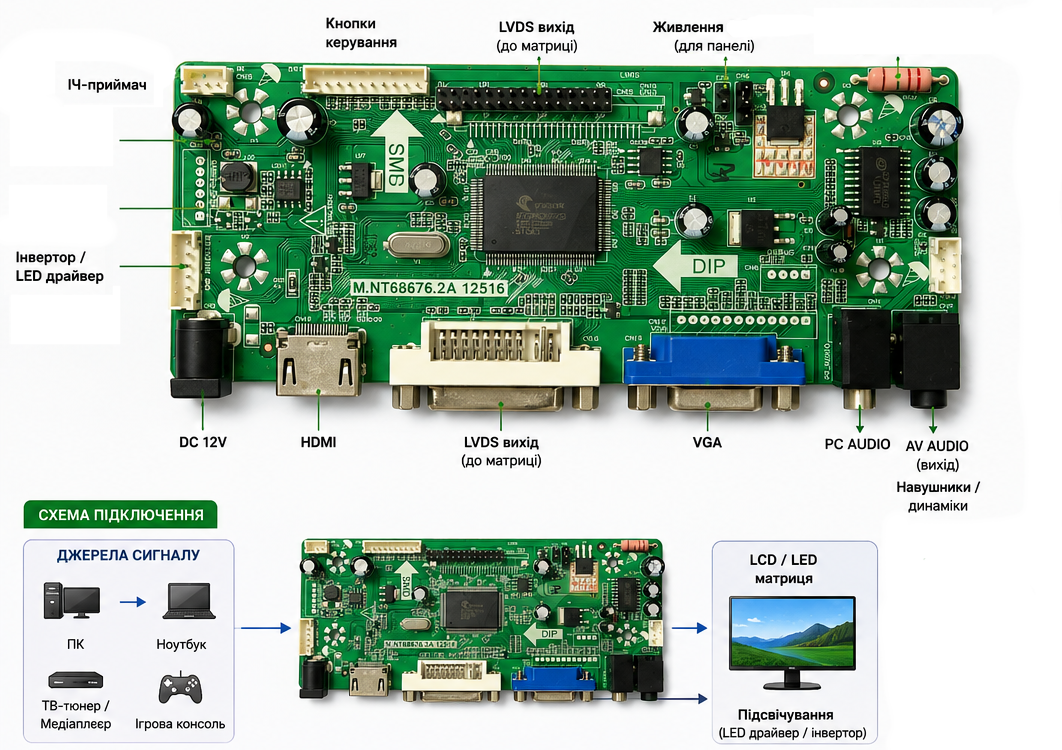

Основні вузли плати

Типова плата універсального скалера складається з:

1. Вхідних інтерфейсів
   • HDMI
   • DisplayPort
   • VGA
2. Мікросхеми скалера
   • виконує всю цифрову обробку відео.
3. Пам'яті SPI Flash
   • містить прошивку.
4. Стабілізаторів живлення
   • 1.0 В
   • 1.2 В
   • 1.8 В
   • 3.3 В
5. LVDS або eDP передавача
   • може бути інтегрований у мікросхему скалера або виконаний окремо.
6. Роз'єму підключення матриці

Де застосовуються універсальні скалери

• ремонт LCD-моніторів;
• ремонт телевізорів;
• перетворення ноутбучних матриць у зовнішній монітор;
• інформаційні панелі;
• рекламні дисплеї;
• промислові системи відображення;
• DIY-проєкти.
