Короткий опис
Данный модуль представляет собой уменьшенную версию контроллера заряда Li-Ion (литий-ионных) аккумуляторов на базе микросхемы TP4056 c максимальным током заряда 1А. При достижении напряжения 4.2 В зарядка автоматически п... Читати далі...
Короткі атрибути
- Наявність: На складі

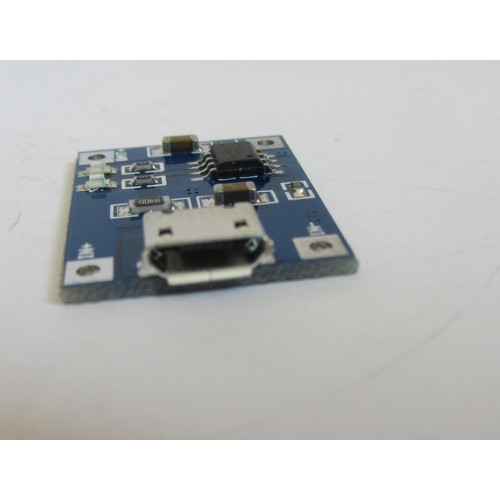

Данный модуль представляет собой уменьшенную версию контроллера заряда Li-Ion (литий-ионных) аккумуляторов на базе микросхемы TP4056 c максимальным током заряда 1А. При достижении напряжения 4.2 В зарядка автоматически прекращается.
Разъём Micro-USB на плате, для питания от USB-порта компьютера или универсального блока питания.
Ток заряда 1,0 Ампер (1000 мА), легко программируется изменением значения резистора Rprog (от 1,2k до 10k).
Важно: Источник питания (USB порт, USB адаптер, или источник питания) должен обеспечивать ток заряда с некоторым запасом. Не все компьютеры способны выдавать ток на шину USB более 500 мА.
Напряжение окончания заряда аккумулятора: 4,2 вольта.
Модуль имеет индикацию состояния заряда с помощью двух светодиодов. Красный показывает, что идет процесс зарядки, зеленый - что зарядка завершена.
Характеристики:
Входное напряжение 4...8 В
Напряжение отключения батареи 4.2 В
Ток заряда макс 1000 мА
Ток заряда мин 50 мА
Размер 25x19 мм
Диапазон рабочих температур -10...+125°C
Принципиальная схема модуля зарядного устройства на микросхеме TP4056:
Подключение модуля TP4056:
*** Ток заряда программируется изменением значения резистора Rprog (от 1,2k до 10k).
Таблица выбора номинала резистора Rprog:
| Номинал Rprog, кОм. | Ток заряда, мА |
| 10 | 130 |
| 5 | 250 |
| 4 | 300 |
| 3 | 400 |
| 2 | 580 |
| 1.66 | 690 |
| 1.5 | 780 |
| 1.33 | 900 |
| 1.2 | 1000 |
| Живлення | |
| 5 вольт | |
| Склад | |
| Київ | |
| Потужність | |
| 5 Вт | |
